螺旋分級機廣泛應用于選礦廠磨礦回路的分級以及洗礦、脫泥、脫水等作業，其主要優點是設備構造簡單、工作可靠、操作方便。在閉路磨礦回路中能與節能球磨機自流聯接，適用于粒度3mm以下的磁鐵礦、磁黃鐵礦、焙燒礦、鈦鐵礦等物料的濕式磁選，也用于煤、非金屬礦、建材等物料的除鐵作業。與水力旋流器相比，電耗較低。主要缺點是分級效率較低，設備笨重，占地面積大，受設備規格和生產能力限制一般不能與Φ3.6m以上規格的球磨機構成閉路。

螺旋分級機在構造上分為高堰式和沉沒式兩種形式。高堰式分級機適用于粗粒分級，溢流*大粒度一般在0.4~0.15mm；沉沒式分級機適用于細粒分級，溢流*大粒度一般在0.15mm以下。

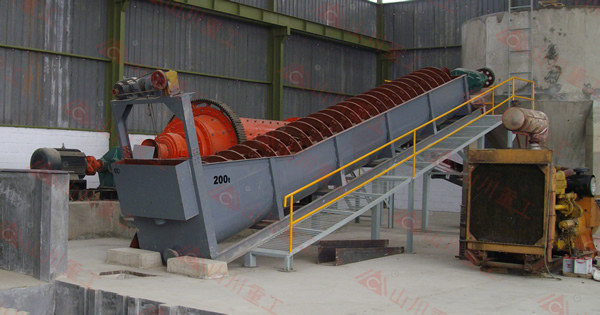

工作原理：螺旋分級機是一個傾斜安裝的分級槽，礦漿由槽的上方給入，粗重顆粒沉入槽底，由螺旋輸送到槽的上端排出，成為返砂。如與磨礦機構成閉路時，則返砂進入磨砂機再磨。細、輕顆粒隨礦漿流通過槽的下端溢流排出。達到分級的目的。

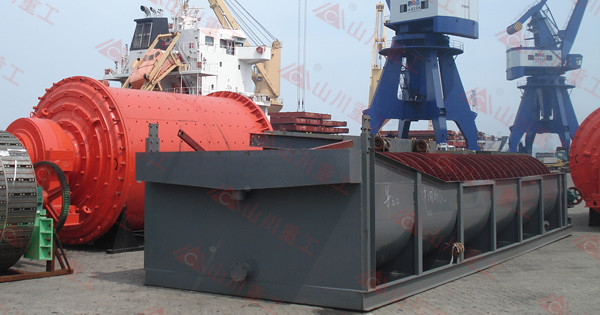

螺旋分級機結構：

主要由分級槽、螺旋、偉動裝置、升降置及上下支座等到組成。

1、分級槽：為鋼板型鋼焊接結構，底部呈半圓形，上端開返砂口，下端封閉，形成礦漿池。

2、螺旋：由空心軸、支架、葉片、襯鐵等到組成。用心攪拌礦漿及輸送沉砂，螺旋葉片由耐磨鑄鐵制成，磨損后易更換。

3、傳動裝置：由電動機、皮帶傳動付、減速器等組成，用以驅動螺旋轉，為適應不同工作條件，螺旋轉速應可調。

4、升降裝置：小型螺旋分級機采用螺旋付手動提升，大型的采用電動提升，當啟動、突然停車或檢修時，驅動升降裝置即可將螺旋下端提起，為確保升降安全，沒有自動限位機構。

5、下部支座：通過法蘭盤與空心軸連接，下部支座長期浸在礦漿內運轉，故軸承應有良好的密封。
